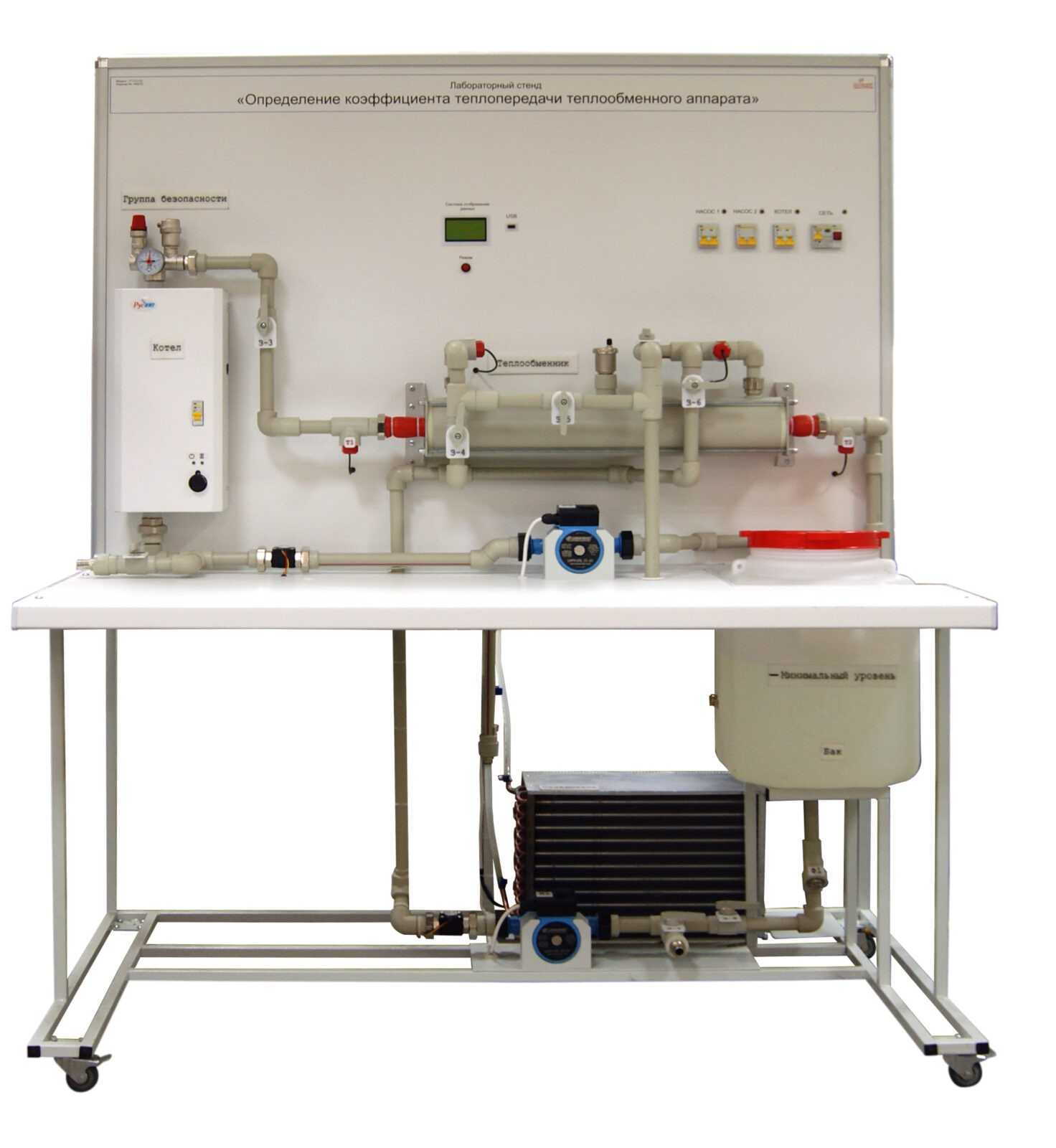

Учебный лабораторный стенд «Определение коэффициента теплопередачи теплообменного аппарата»
Описание товара
Учебное оборудование «Определение коэффициента теплопередачи теплообменного аппарата» предназначено для проведения лабораторных работ по курсу «Основы гидравлики и теплотехники», «Тепломассообменное оборудование» и «Теплопередача» в системе среднего и высшего профессионального образования.
Учебный стенд позволяет экспериментально изучить работу теплообменного аппарата типа «Труба в трубе».
Датчики температуры, установленные на входе и выходе горячего и холодного рабочего тела, позволяют определять их температуры, а возможность изменения направления течения дает возможность изучить влияние схемы течения на эффективность работы теплообменного аппарата.
Информационно-измерительная система учебного стенда позволяет: определять давление, расходы (объемным способом), скорости течения жидкости в разных точках системы.
Лабораторные работы
- Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
- Определение коэффициента теплопередач и передаваемой тепловой мощности теплообменника типа «труба в трубе» при прямоточной схеме и при противоточной схеме.
- Изучение процесса нагрева воды с помощью теплообменника.
Технические характеристики
| Лабораторных | 3 |
|---|
Электропитание от сети переменного тока - 220 В, 50 Гц
Потребляемая мощность - 3500 Вт
Габаритные размеры (Д*Ш*В), мм: 1500*800*1800
Вместимость питающего бака, л, не менее - 40
