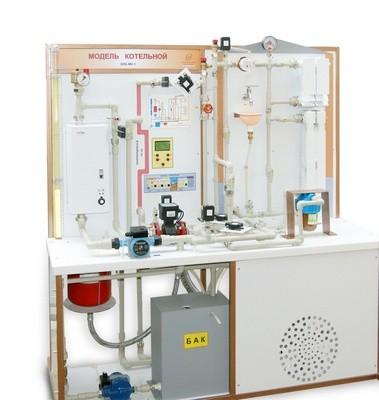

Учебный стенд «Модель котельной»

Описание товара

Стенд  предназначается  для выполнения практических занятий по дисциплинам: АСУ ТП; основы теплотехники и т.п.

Универсальный стенд позволяет  реализовать схему АСУТП как объектов ЖКХ, так и других промышленных объектов.

Лабораторные работы

Конструкция стенда позволяет имитировать весь технологический процесс работы котельной малой мощности и обеспечивает выполнение режимов работы средств автоматизации КИП и А и процессов регулирования технологических параметров таких как:

• t -температура,
• Р -давление,
• Н -уровня,
• Q -расхода теплоносителя.

Комплект поставки

1. Учебный стенд, в состав которого входит:
   1. Микропроцессорная система
   2. Водонагреватель
   3. Бак
   4. Автоматически управляемые задвижки с сигнальным светодиодом и питанием 12 Вольт
   5. ЖК дисплей
   6. Центробежные насосы
   7. Расходомер для измерения жидкости
   8. Счетчик воды
   9. Термомонометры
   10. Цифровой датчик давления температуры
   11. Датчики давления
   12. Радиатор охлаждения
   13. Группа безопасности
   14. .Предохранительный клапан
   15. Коммуникационные линии выполненные из полипропилена
   16. Фильтр очистки
   17. Гидроаккумулятор
   18. Модель элеваторного узла
   19. Запорная арматура
   20. Вентилятор
   21. Радиомодем для передачи данных с лабораторного стенда на диспетчерский пункт смоделированный на ноутбуке.

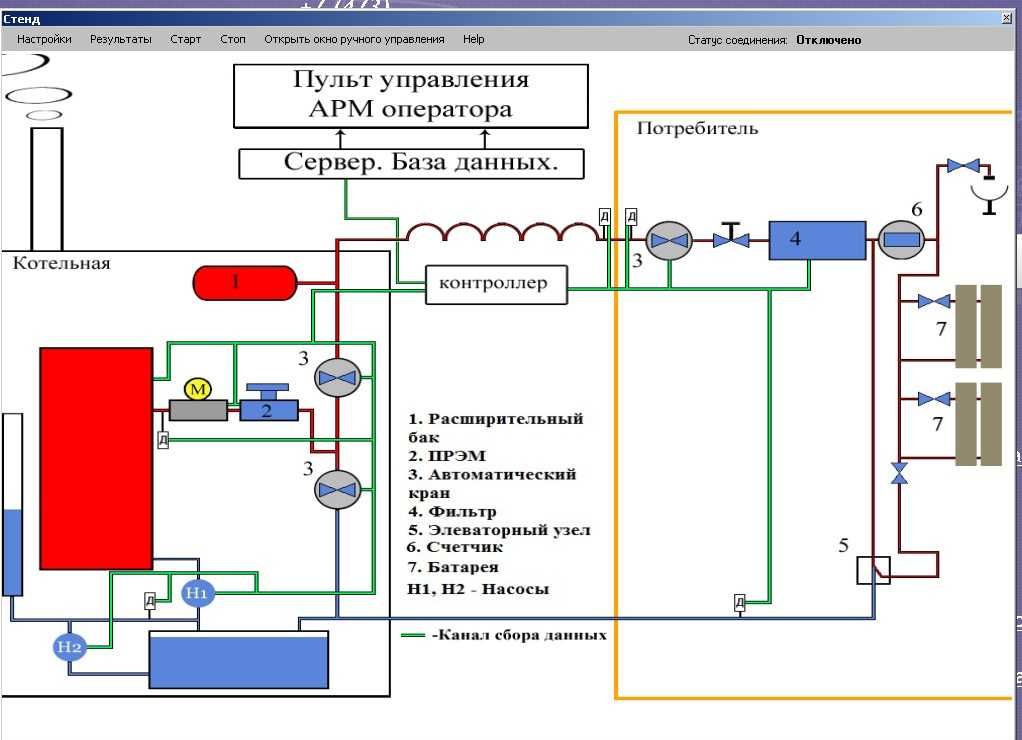

2. Программное обеспечение, которое моделирует управление
3. Паспорт
4. Гарантийный талон
5. Методические указания
6. Мультимедийная методика

Технические характеристики

1. Напряжение питания стенда - 220 В.
2. Максимальная мощность, потребляемая от сети - 2 КВт.
