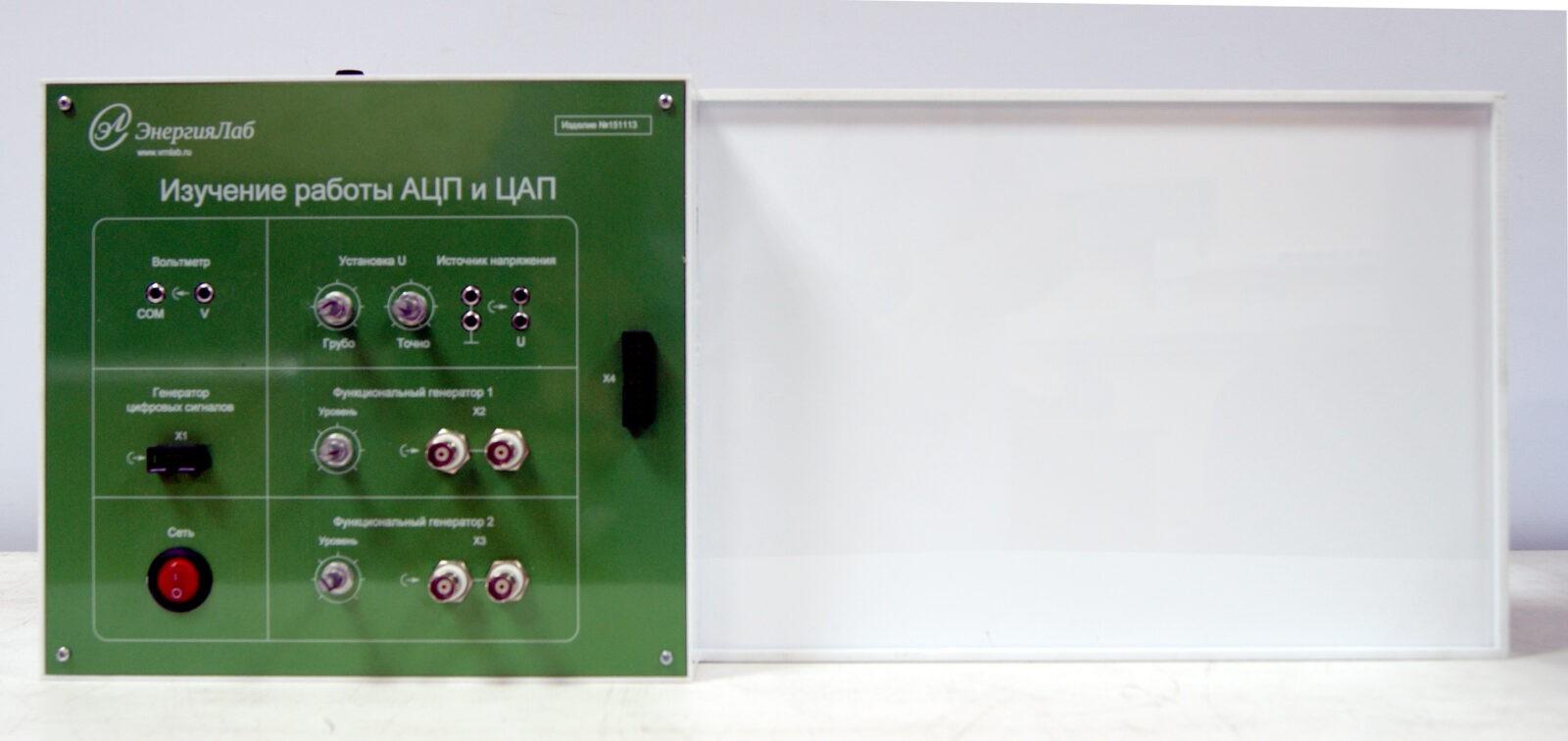

Лабораторный учебный стенд «Изучение работы АЦП и ЦАП»

Описание товара

Лабораторный учебный стенд предназначен для изучения и исследования характеристик АЦП и ЦАП, обеспечивает проведение учебно-лабораторного практикума, по теме АЦП и ЦАП.

Учебный лабораторный стенд используется для постановки лабораторных работ и по проведению практических и лабораторных занятий по дисциплинам «Электроника» и «Радиотехника».

Лабораторный учебный стенд состоит из нескольких модулей, объединенных в единый блок. Внешняя и задняя панель стенда выполнены из двухкомпозитного диэлектрического материала, с нанесенной на ней цветной мнемосхемой, выполненной с помощью УФК печати. Боковые панели выполнены из диэлектрического пластика, защищающего от статического напряжения.

Лабораторные работы

1. Исследование амплитудной характеристики (линейные и нелинейные).
2. Влияние разрядности (ошибки в разрядах)
3. Исследование принципов дискретизации (теорема Котельникова)
4. Исследование спектрального состава установленного сигнала.
5. Расчет коэффициента нелинейных искажений.
6. Исследование ФНЧ с разной частотой среза.
7. Моделирование штатных неисправностей с помощью программного обеспечения.
8. Исследование линейной АЦП и ЦАП с компрессированным динамическим диапазоном.
9. Исследование зависимости нелинейных искажений восстановленного сигнала в зависимости от разрядности АЦП.
10. Исследование влияния искажений выходного сигнала в зависимости от вида типовых ошибок преобразования.
11. Изучение принципов построения схемы и основы работы АЦП и ЦАП на базе микропроцессоров.

Технические характеристики
